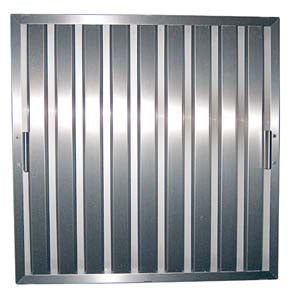

LAMELLENFILTER 495x495x25MM – ontwikkeld voor professioneel horecagebruik

De veelzijdigheid van de LAMELLENFILTER 495x495x25MM, een onmisbaar onderdeel voor iedereen die streeft naar optimale luchtkwaliteit en efficiëntie. Dit premium lamellenfilter is ideaal voor gebruik in commerciële en industriële omgevingen, en biedt superieure filtratie zonder compromis op prestaties. Met een afmeting van 495x495x20 mm past dit filter perfect in de meeste systemen, waardoor het een uitstekende keuze is voor elke gebruiker.

Gebruik en toepassing in de praktijk

Wat de LAMELLENFILTER 495x495x20MM echt onderscheidt van andere filters op de markt, is de combinatie van hoge filtratiecapaciteit en gebruiksvriendelijkheid. Dit product is ideaal voor diegenen die geen concessies willen doen aan de luchtkwaliteit in hun ruimte. Of je nu een kleine onderneming of een groot industrieel complex hebt, dit filter zorgt voor een frisse en gezonde luchtstroom.

Uitvoering en bediening

Wacht niet langer en verbeter de luchtkwaliteit in je omgeving met de LAMELLENFILTER 495x495x20MM. Voeg hem vandaag nog toe aan je winkelwagentje en ervaar zelf het verschil!

Belangrijkste kenmerken

• Hoogwaardige materialen: Gemaakt van duurzame componenten die zorgen voor een lange levensduur en betrouwbare prestaties
• Efficiënte filtratie: De unieke lamellenstructuur vangt stof, vuil en andere verontreinigingen effectief op, wat resulteert in een schonere omgeving
• Gestandaardiseerde afmetingen: Met zijn afmetingen van 495x495x20 mm is dit filter ontworpen om naadloos te integreren in de meeste bestaande installaties
• Gemakkelijk te installeren: Dit lamellenfilter kan snel en eenvoudig worden vervangen, waardoor downtijd geminimaliseerd wordt
• Breedte (mm): 495
• Diepte (mm): 495
• Hoogte (mm): 20

Met dit horecaproduct van Combisteel kies je voor een praktische oplossing die aansluit op dagelijks professioneel horecagebruik.

LAMELLENFILTER 495X495MM – ontwikkeld voor professioneel horecagebruik

De uitzonderlijke LAMELLENFILTER 495X495MM, een essentieel onderdeel voor elke professionele keuken. Dit product valt onder de categorie van hoogwaardig keukenfilters, ontworpen om optimale luchtkwaliteit en efficiëntie te garanderen. Met de Combisteel technologie haalt u het beste uit uw ventilatiesystemen, waardoor ongewenste geuren en dampen effectief worden verwijderd.

Gebruik en toepassing in de praktijk

Deze lamellenfilter heeft een afmeting van 495x495mm, wat het perfect maakt voor diverse toepassingen. Gemaakt van duurzame materialen, biedt het een lange levensduur en betrouwbaarheid, zelfs in de drukste keukens. Dit product is niet alleen praktisch, maar ook eenvoudig te installeren en onderhouden, waardoor het een uitstekende keuze is voor zowel professionele als thuischefs.

Uitvoering en bediening

Of u nu een restaurant runt of uw eigen keuken wilt verbeteren, deze lamellenfilter is een praktische keuze. Het onderscheidt zich door zijn efficiënte prestaties en gebruiksvriendelijke ontwerp, waardoor het een praktische aanvulling is in elke keuken. Verbeter uw kookervaring en kies voor de LAMELLENFILTER 495X495MM vandaag nog!

Wacht niet langer; upgrade uw ventilatiesysteem en geniet van een frisse kookomgeving. Bestel nu en ervaar zelf het verschil!

Belangrijkste kenmerken

• Afmetingen: 495x495mm voor een perfecte pasvorm
• Materiaal: Hoogwaardig en duurzaam, geschikt voor intensief gebruik
• Effectieve luchtfiltratie: Verbetert de luchtkwaliteit in uw keuken
• Eenvoudige installatie: Bespaar tijd en moeite met een probleemloze montage
• Breedte (mm): 495
• Diepte (mm): 495
• Hoogte (mm): 25

Met dit horecaproduct van Combisteel kies je voor een praktische oplossing die aansluit op dagelijks professioneel horecagebruik.

ZAKKENFILTER 490x600x592 – ontwikkeld voor professioneel horecagebruik

Breedte (mm): 490 Diepte (mm): 600 Hoogte (mm): 592 Brutogewicht: 2.0 kg

Gebruik en toepassing in de praktijk

Dit horecaproduct ondersteunt dagelijks professioneel horecagebruik en past binnen een vaste dagelijkse werkwijze.

Uitvoering en bediening

De uitvoering is afgestemd op een voorspelbare werkwijze binnen restaurants, cafés, hotels, catering en grootkeukens.

Belangrijkste kenmerken

• Breedte (mm): 490
• Diepte (mm): 600
• Hoogte (mm): 592
• Brutogewicht: 2.0 kg

Met dit horecaproduct van Combisteel kies je voor een praktische oplossing die aansluit op dagelijks professioneel horecagebruik.

De Diamond VS4/A is een elektronische toerentalregelaar voor de ventilatoren CA7/7/15, CA9/7/25, CVX/2M, CVX/4M en CVX/6M.

De regelaar heeft beschermingsklasse IP55 en een maximaal motorstroomverbruik van 4,5 A. Hij meet 12,8 x 8,8 x 7,3 cm (b x d x h).

Gebruik en toepassing in de praktijk

Met de potentiometer regelt u het toerental van de ventilator; een aan/uit-schakelaar bedient de motor. De regelaar kan ook een gasmagneetklep aansturen (230 V/1N-50 Hz, maximaal 1 A).

Constructie en uitvoering

De regelaar werkt als dimmer voor de motor en de magneetklep. Hij heeft een beveiligingszekering en potentiometers voor het kalibreren van het minimale en maximale toerental. Beschermingsklasse IP55.

Praktische voordelen voor horecaomgevingen

Een eigen regelaar per ventilator maakt het debiet aanpasbaar aan de bedrijfssituatie. De min/max-kalibratie voorkomt dat de ventilator buiten het gewenste bereik draait.

Productspecificaties

• Producttype: Elektronische toerentalregelaar
• Beschermingsklasse: IP55
• Maximaal motorstroomverbruik: 4,5 A
• Besturing gasmagneetklep: 230 V/1N-50 Hz, max. 1 A
• Afmetingen (b x d x h): 12,8 x 8,8 x 7,3 cm
• Past bij: CA7/7/15, CA9/7/25, CVX/2M, CVX/4M, CVX/6M
• EAN-code: 5407011593609
• Merk: Diamond
• Artikelnummer: VS4/A

De Diamond VS8/A is een elektronische toerentalregelaar voor de ventilatoren CA10/8/30, CA12/12/45 en CVX/8M.

De regelaar heeft beschermingsklasse IP50 en een maximaal motorstroomverbruik van 8 A. Hij meet 15,8 x 13 x 9,5 cm (b x d x h) en weegt 1 kg.

Gebruik en toepassing in de praktijk

Met de potentiometer regelt u het toerental van de ventilator; een aan/uit-schakelaar bedient de motor. De regelaar kan ook een gasmagneetklep aansturen (230 V/1N-50 Hz, maximaal 1 A).

Constructie en uitvoering

De regelaar werkt als dimmer voor de motor en de magneetklep. Hij heeft een beveiligingszekering en potentiometers voor het kalibreren van het minimale en maximale toerental. Beschermingsklasse IP50.

Praktische voordelen voor horecaomgevingen

Een eigen regelaar per ventilator maakt het debiet aanpasbaar aan de bedrijfssituatie. De min/max-kalibratie voorkomt dat de ventilator buiten het gewenste bereik draait.

Productspecificaties

• Producttype: Elektronische toerentalregelaar
• Beschermingsklasse: IP50
• Maximaal motorstroomverbruik: 8 A
• Besturing gasmagneetklep: 230 V/1N-50 Hz, max. 1 A
• Afmetingen (b x d x h): 15,8 x 13 x 9,5 cm
• Gewicht: 1 kg
• Past bij: CA10/8/30, CA12/12/45, CVX/8M
• EAN-code: 5407011593616
• Merk: Diamond
• Artikelnummer: VS8/A

De Diamond VK5/B is een elektronische toerentalregelaar met schakelaar voor LED-verlichting voor de ventilatoren CA7/7/15, CA9/7/25, CVX/2M, CVX/4M en CVX/6M.

De regelaar heeft beschermingsklasse IP55 en een maximaal motorstroomverbruik van 4,5 A. De maximale belasting voor verlichting is 5 A. Hij meet 12,8 x 8,8 x 7,3 cm (b x d x h).

Gebruik en toepassing in de praktijk

Met de potentiometer regelt u het toerental van de ventilator; een aan/uit-schakelaar bedient de motor. Een tweede aan/uit-schakelaar bedient de verlichting. De regelaar kan ook een gasmagneetklep aansturen (230 V/1N-50 Hz, maximaal 1 A).

Constructie en uitvoering

De regelaar werkt als dimmer voor de motor, de verlichting en de magneetklep. Hij heeft een beveiligingszekering en potentiometers voor het kalibreren van het minimale en maximale toerental. Beschermingsklasse IP55.

Praktische voordelen voor horecaomgevingen

Een eigen regelaar per ventilator maakt het debiet aanpasbaar aan de bedrijfssituatie en bedient de verlichting vanaf dezelfde plek. De min/max-kalibratie voorkomt dat de ventilator buiten het gewenste bereik draait.

Productspecificaties

• Producttype: Elektronische toerentalregelaar met schakelaar voor LED-verlichting
• Beschermingsklasse: IP55
• Maximaal motorstroomverbruik: 4,5 A
• Maximale verlichtingsbelasting: 5 A
• Besturing gasmagneetklep: 230 V/1N-50 Hz, max. 1 A
• Afmetingen (b x d x h): 12,8 x 8,8 x 7,3 cm
• Past bij: CA7/7/15, CA9/7/25, CVX/2M, CVX/4M, CVX/6M
• EAN-code: 5407011593586
• Merk: Diamond
• Artikelnummer: VK5/B

De Diamond VM-1 is een toerentalregelaar met schakelaar voor LED-verlichting, bestemd voor de filtrerende afzuiggroepen GF14-1V en GF30-1V.

De regelaar meet 1,7 x 1,6 x 1,4 cm (b x d x h) en weegt 1 kg.

Gebruik en toepassing in de praktijk

De regelaar is volgens de leverancier geschikt voor de modellen GF14-1V en GF30-1V. Nadere gegevens over de werking vermeldt de leverancier niet.

Constructie en uitvoering

De leverancier vermeldt geen verdere gegevens over materiaal, beschermingsklasse of aansluiting van de regelaar.

Praktische voordelen voor horecaomgevingen

Een passende regelaar per afzuiggroep maakt het mogelijk het debiet af te stemmen op de keuken. Door de vermelding van de geschikte modellen is snel te controleren of hij past.

Productspecificaties

• Producttype: Toerentalregelaar met LED-schakelaar
• Afmetingen (b x d x h): 1,7 x 1,6 x 1,4 cm
• Gewicht: 1 kg
• Past bij: GF14-1V, GF30-1V
• Merk: Diamond
• Artikelnummer: VM-1

De Diamond VK8/B is een elektronische toerentalregelaar met schakelaar voor LED-verlichting voor de ventilatoren CA10/8/30, CA12/12/45 en CVX/8M.

De regelaar heeft beschermingsklasse IP50 en een maximaal motorstroomverbruik van 8 A. De maximale belasting voor verlichting is 5 A. Hij meet 15 x 11 x 13 cm (b x d x h) en weegt 1 kg.

Gebruik en toepassing in de praktijk

Met de potentiometer regelt u het toerental van de ventilator; een aan/uit-schakelaar bedient de motor. Een tweede aan/uit-schakelaar bedient de verlichting. De regelaar kan ook een gasmagneetklep aansturen (230 V/1N-50 Hz, maximaal 1 A).

Constructie en uitvoering

De regelaar werkt als dimmer voor de motor, de verlichting en de magneetklep. Hij heeft een beveiligingszekering en potentiometers voor het kalibreren van het minimale en maximale toerental. Beschermingsklasse IP50.

Praktische voordelen voor horecaomgevingen

Een eigen regelaar per ventilator maakt het debiet aanpasbaar aan de bedrijfssituatie en bedient de verlichting vanaf dezelfde plek. De min/max-kalibratie voorkomt dat de ventilator buiten het gewenste bereik draait.

Productspecificaties

• Producttype: Elektronische toerentalregelaar met schakelaar voor LED-verlichting
• Beschermingsklasse: IP50
• Maximaal motorstroomverbruik: 8 A
• Maximale verlichtingsbelasting: 5 A
• Besturing gasmagneetklep: 230 V/1N-50 Hz, max. 1 A
• Afmetingen (b x d x h): 15 x 11 x 13 cm
• Gewicht: 1 kg
• Past bij: CA10/8/30, CA12/12/45, CVX/8M
• EAN-code: 5407011593593
• Merk: Diamond
• Artikelnummer: VK8/B

De Diamond VF46/C is een frequentieomvormer met beschermingsklasse IP66 voor gebruik buiten, bedoeld voor het regelen van het toerental van de driefasige ventilatoren CVX/4T, CVX/6T en CVX/8T.

De omvormer heeft een driefasige ingang en uitgang (3 x 400 V), een EMC-filter en een bedieningspaneel met digitaal scherm. Hij meet 16,2 x 16,1 x 23,2 cm (b x d x h) en weegt 3 kg.

Gebruik en toepassing in de praktijk

De omvormer wordt tussen de voeding en de ventilator geplaatst. Een potentiometer regelt het toerental en er zijn een keuzeschakelaar voor vooruit/achteruit en een scheidingsschakelaar aanwezig. De behuizing is NEMA 4X en bestand tegen uv-straling, vet, olie en zuren. De ingangsfrequentie ligt tussen 48 en 62 Hz en de uitgangsfrequentie tussen 0 en 500 Hz. Basisparameters zijn af fabriek ingesteld en er zijn macrofuncties voor industriële besturing, pompbesturing en ventilatorbesturing.

Constructie en uitvoering

De omvormer heeft een EMC-filter, Modbus RTU-seriële communicatie en interne PI-regeling. Hij kan 60 seconden 150% overbelasting (2,5 seconden 175%) aan en werkt bij omgevingstemperaturen van -20 °C tot +50 °C (opslag: -40 °C tot +60 °C). Het apparaat is gebouwd volgens de geldende CE-normen.

Praktische voordelen voor horecaomgevingen

Met de omvormer is het toerental van de driefasige PULSE EVO-ventilatoren traploos aan te passen aan de behoefte, en de snelle inbedrijfstelling beperkt de installatietijd.

Productspecificaties

• Producttype: Frequentieomvormer voor ventilator
• Beschermingsklasse: IP66 (NEMA 4X)
• Gebruik: Buiten
• Ingang / uitgang: Driefasig, 3 x 400 V
• Frequentie: Ingang 48-62 Hz, uitgang 0-500 Hz
• Overbelasting: 150% gedurende 60 s (175% gedurende 2,5 s)
• Omgevingstemperatuur: -20 °C tot +50 °C
• Communicatie: Modbus RTU
• Afmetingen (b x d x h): 16,2 x 16,1 x 23,2 cm
• Gewicht: 3 kg
• Past bij: CVX/4T, CVX/6T, CVX/8T
• EAN-code: 5407011593579
• Merk: Diamond
• Artikelnummer: VF46/C

De Diamond VF42/C is een frequentieomvormer met beschermingsklasse IP20 voor gebruik binnen, bedoeld voor het regelen van het toerental van de driefasige ventilatoren CVX/4T, CVX/6T en CVX/8T.

De omvormer heeft een driefasige ingang en uitgang (3 x 400 V), een EMC-filter en een bedieningspaneel met digitaal scherm. Hij meet 12,3 x 8,3 x 17,3 cm (b x d x h) en weegt 2 kg.

Gebruik en toepassing in de praktijk

De omvormer wordt tussen de voeding en de ventilator geplaatst. De omvormer heeft een externe stuurklem en is geschikt voor gebruik binnen. De ingangsfrequentie ligt tussen 48 en 62 Hz en de uitgangsfrequentie tussen 0 en 500 Hz. Basisparameters zijn af fabriek ingesteld en er zijn macrofuncties voor industriële besturing, pompbesturing en ventilatorbesturing.

Constructie en uitvoering

De omvormer heeft een EMC-filter, Modbus RTU-seriële communicatie en interne PI-regeling. Hij kan 60 seconden 150% overbelasting (2,5 seconden 175%) aan en werkt bij omgevingstemperaturen van -20 °C tot +50 °C (opslag: -40 °C tot +60 °C). Het apparaat is gebouwd volgens de geldende CE-normen.

Praktische voordelen voor horecaomgevingen

Met de omvormer is het toerental van de driefasige PULSE EVO-ventilatoren traploos aan te passen aan de behoefte, en de snelle inbedrijfstelling beperkt de installatietijd.

Productspecificaties

• Producttype: Frequentieomvormer voor ventilator
• Beschermingsklasse: IP20
• Gebruik: Binnen
• Ingang / uitgang: Driefasig, 3 x 400 V
• Frequentie: Ingang 48-62 Hz, uitgang 0-500 Hz
• Overbelasting: 150% gedurende 60 s (175% gedurende 2,5 s)
• Omgevingstemperatuur: -20 °C tot +50 °C
• Communicatie: Modbus RTU
• Afmetingen (b x d x h): 12,3 x 8,3 x 17,3 cm
• Gewicht: 2 kg
• Past bij: CVX/4T, CVX/6T, CVX/8T
• EAN-code: 5407011593562
• Merk: Diamond
• Artikelnummer: VF42/C

De Diamond HET52 is een LED-verlichtingsarmatuur van 151 cm voor afzuigkappen, geleverd met één LED-lamp van 52 W.

Het armatuur is bedoeld voor de afzuigkappen CGL2000-SG3, CGL2000/N, CGL2500-SG4, CGL2500/N, CGL3000-SG5, CGL3000/N, heeft beschermingsklasse IP65 en weegt 5 kg. Het elektrisch vermogen is 0,06 kW.

Gebruik en toepassing in de praktijk

Het armatuur verlicht het werkvlak onder de afzuigkap. Het is ontworpen voor temperaturen tot 40 °C. De transparante onderkap is met clips bevestigd en kan voor onderhoud eenvoudig worden verwijderd.

Constructie en uitvoering

Het armatuur is gemaakt van polycarbonaat en heeft beschermingsklasse IP65. De transparante onderkap is met clips bevestigd.

Praktische voordelen voor horecaomgevingen

De LED-lamp verbruikt weinig stroom en de kap met clips maakt vervangen of reinigen eenvoudig. IP65 beschermt tegen stof en spatwater.

Productspecificaties

• Producttype: LED-verlichtingsarmatuur voor afzuigkap
• Lengte: 151 cm
• Lamp: 52 W LED (inbegrepen)
• Materiaal: Polycarbonaat
• Beschermingsklasse: IP65
• Maximale omgevingstemperatuur: 40 °C
• Gewicht: 5 kg
• Elektrisch vermogen: 0,06 kW
• Past bij: CGL2000-SG3, CGL2000/N, CGL2500-SG4, CGL2500/N, CGL3000-SG5, CGL3000/N
• Merk: Diamond
• Artikelnummer: HET52

De Diamond HET42 is een LED-verlichtingsarmatuur van 121 cm voor afzuigkappen, geleverd met één LED-lamp van 42 W.

Het armatuur is bedoeld voor de afzuigkappen CGL1500-SG2, CGL1500/N, CGL2000-SG3, CGL2000/N, CGL2500-SG4, CGL2500/N, heeft beschermingsklasse IP65 en weegt 4 kg. Het elektrisch vermogen is 0,04 kW.

Gebruik en toepassing in de praktijk

Het armatuur verlicht het werkvlak onder de afzuigkap. Het is ontworpen voor temperaturen tot 40 °C. De transparante onderkap is met clips bevestigd en kan voor onderhoud eenvoudig worden verwijderd.

Constructie en uitvoering

Het armatuur is gemaakt van polycarbonaat en heeft beschermingsklasse IP65. De transparante onderkap is met clips bevestigd.

Praktische voordelen voor horecaomgevingen

De LED-lamp verbruikt weinig stroom en de kap met clips maakt vervangen of reinigen eenvoudig. IP65 beschermt tegen stof en spatwater.

Productspecificaties

• Producttype: LED-verlichtingsarmatuur voor afzuigkap
• Lengte: 121 cm
• Lamp: 42 W LED (inbegrepen)
• Materiaal: Polycarbonaat
• Beschermingsklasse: IP65
• Maximale omgevingstemperatuur: 40 °C
• Gewicht: 4 kg
• Elektrisch vermogen: 0,04 kW
• Past bij: CGL1500-SG2, CGL1500/N, CGL2000-SG3, CGL2000/N, CGL2500-SG4, CGL2500/N
• Merk: Diamond
• Artikelnummer: HET42

De Diamond HET21 is een LED-verlichtingsarmatuur van 61 cm voor afzuigkappen, geleverd met één LED-lamp van 21 W.

Het armatuur is bedoeld voor de afzuigkappen CGL1000-SG1, CGL1000/N, CGL1500-SG2, CGL1500/N, CGL2000-SG3, CGL2000/N, heeft beschermingsklasse IP65 en weegt 3 kg. Het elektrisch vermogen is 0,02 kW.

Gebruik en toepassing in de praktijk

Het armatuur verlicht het werkvlak onder de afzuigkap. Het is ontworpen voor temperaturen tot 40 °C. De transparante onderkap is met clips bevestigd en kan voor onderhoud eenvoudig worden verwijderd.

Constructie en uitvoering

Het armatuur is gemaakt van polycarbonaat en heeft beschermingsklasse IP65. De transparante onderkap is met clips bevestigd.

Praktische voordelen voor horecaomgevingen

De LED-lamp verbruikt weinig stroom en de kap met clips maakt vervangen of reinigen eenvoudig. IP65 beschermt tegen stof en spatwater.

Productspecificaties

• Producttype: LED-verlichtingsarmatuur voor afzuigkap
• Lengte: 61 cm
• Lamp: 21 W LED (inbegrepen)
• Materiaal: Polycarbonaat
• Beschermingsklasse: IP65
• Maximale omgevingstemperatuur: 40 °C
• Gewicht: 3 kg
• Elektrisch vermogen: 0,02 kW
• Past bij: CGL1000-SG1, CGL1000/N, CGL1500-SG2, CGL1500/N, CGL2000-SG3, CGL2000/N
• Merk: Diamond
• Artikelnummer: HET21

De Diamond GF90-2V-230/3- is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 8200 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 128 x 224 x 98 cm (b x d x h), weegt 400 kg en heeft een elektrisch vermogen van 3 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/4T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 8200 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 128 x 224 x 98 cm
• Gewicht: 400 kg
• Elektrisch vermogen: 3 kW
• Bediening: CF-MET/4T
• Uitvoering: -230/3- (zie artikelnummer)
• Merk: Diamond
• Artikelnummer: GF90-2V-230/3-

De Diamond GF90-2V is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 8200 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 128 x 224 x 98 cm (b x d x h), weegt 400 kg en heeft een elektrisch vermogen van 3 kW (3 pk).

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/4T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 8200 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 128 x 224 x 98 cm
• Gewicht: 400 kg
• Elektrisch vermogen: 3 kW (3 pk)
• Bediening: CF-MET/4T
• Merk: Diamond
• Artikelnummer: GF90-2V

De Diamond GF60-2V is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 5200 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 128 x 204 x 80 cm (b x d x h), weegt 320 kg en heeft een elektrisch vermogen van 2,2 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/3T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 5200 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 128 x 204 x 80 cm
• Gewicht: 320 kg
• Elektrisch vermogen: 2,2 kW
• Bediening: CF-MET/3T
• Merk: Diamond
• Artikelnummer: GF60-2V

De Diamond GF60-2V-230/3- is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 5200 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 128 x 204 x 80 cm (b x d x h), weegt 320 kg en heeft een elektrisch vermogen van 2,2 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/3T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 5200 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 128 x 204 x 80 cm
• Gewicht: 320 kg
• Elektrisch vermogen: 2,2 kW
• Bediening: CF-MET/3T
• Uitvoering: -230/3- (zie artikelnummer)
• Merk: Diamond
• Artikelnummer: GF60-2V-230/3-

De Diamond GF75-2V-230/3- is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 6700 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 159 x 204 x 80 cm (b x d x h), weegt 360 kg en heeft een elektrisch vermogen van 3 kW (3 pk).

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/4T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 6700 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 159 x 204 x 80 cm
• Gewicht: 360 kg
• Elektrisch vermogen: 3 kW (3 pk)
• Bediening: CF-MET/4T
• Uitvoering: -230/3- (zie artikelnummer)
• Merk: Diamond
• Artikelnummer: GF75-2V-230/3-

De Diamond GF75-2V is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 6700 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 159 x 204 x 80 cm (b x d x h), weegt 360 kg en heeft een elektrisch vermogen van 3 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/4T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 6700 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 159 x 204 x 80 cm
• Gewicht: 360 kg
• Elektrisch vermogen: 3 kW
• Bediening: CF-MET/4T
• Merk: Diamond
• Artikelnummer: GF75-2V

De Diamond GF45-2V-230/3- is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 4000 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 98 x 214 x 75 cm (b x d x h), weegt 220 kg en heeft een elektrisch vermogen van 1,7 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/2T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 4000 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 98 x 214 x 75 cm
• Gewicht: 220 kg
• Elektrisch vermogen: 1,7 kW
• Bediening: CF-MET/2T
• Uitvoering: -230/3- (zie artikelnummer)
• Merk: Diamond
• Artikelnummer: GF45-2V-230/3-

De Diamond GF45-2V is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 4000 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 98 x 214 x 75 cm (b x d x h), weegt 220 kg en heeft een elektrisch vermogen van 1,7 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/2T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 4000 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 98 x 214 x 75 cm
• Gewicht: 220 kg
• Elektrisch vermogen: 1,7 kW
• Bediening: CF-MET/2T
• Merk: Diamond
• Artikelnummer: GF45-2V

De Diamond GF30-2V is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 2600 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 67 x 200 x 67 cm (b x d x h), weegt 180 kg en heeft een elektrisch vermogen van 1,1 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/1T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 2600 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 67 x 200 x 67 cm
• Gewicht: 180 kg
• Elektrisch vermogen: 1,1 kW
• Bediening: CF-MET/1T
• Merk: Diamond
• Artikelnummer: GF30-2V

De Diamond GF14-1V is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 1400 m³/h met 1 snelheid.

De groep is direct aangedreven, eenfasig, meet 70 x 110 x 45 cm (b x d x h), weegt 70 kg en heeft een elektrisch vermogen van 0,4 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de toerentalregelaar VM-1.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is van het type met directe aanzuiging; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 1400 m³/h
• Snelheden: 1
• Aandrijving: Direct, eenfasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 70 x 110 x 45 cm
• Gewicht: 70 kg
• Elektrisch vermogen: 0,4 kW
• Bediening: VM-1
• Merk: Diamond
• Artikelnummer: GF14-1V

De Diamond GF30-1V is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 2500 m³/h met 1 snelheid.

De groep is direct aangedreven, eenfasig, meet 70 x 120 x 70 cm (b x d x h), weegt 100 kg en heeft een elektrisch vermogen van 0,4 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de toerentalregelaar VM-1.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is van het type met directe aanzuiging; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 2500 m³/h
• Snelheden: 1
• Aandrijving: Direct, eenfasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 70 x 120 x 70 cm
• Gewicht: 100 kg
• Elektrisch vermogen: 0,4 kW
• Bediening: VM-1
• Merk: Diamond
• Artikelnummer: GF30-1V

De Diamond GF120-2V-230/3- is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 10400 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 128 x 220 x 128 cm (b x d x h), weegt 450 kg en heeft een elektrisch vermogen van 4,1 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/4T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 10400 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 128 x 220 x 128 cm
• Gewicht: 450 kg
• Elektrisch vermogen: 4,1 kW
• Bediening: CF-MET/4T
• Uitvoering: -230/3- (zie artikelnummer)
• Merk: Diamond
• Artikelnummer: GF120-2V-230/3-

De Diamond GF30-2V-230/3- is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 2600 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 67 x 200 x 67 cm (b x d x h), weegt 180 kg en heeft een elektrisch vermogen van 1,1 kW.

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/1T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 2600 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 67 x 200 x 67 cm
• Gewicht: 180 kg
• Elektrisch vermogen: 1,1 kW
• Bediening: CF-MET/1T
• Uitvoering: -230/3- (zie artikelnummer)
• Merk: Diamond
• Artikelnummer: GF30-2V-230/3-

De Diamond GF120-2V is een filtrerende afzuiggroep met actieve kool voor het filteren van afgezogen keukenlucht in professionele keukens. Het debiet bedraagt 10400 m³/h met 2 snelheden.

De groep is riemaangedreven, driefasig, meet 128 x 220 x 128 cm (b x d x h), weegt 450 kg en heeft een elektrisch vermogen van 4,1 kW (4 pk).

Gebruik en toepassing in de praktijk

De groep wordt in de afzuigleiding geplaatst en filtert de afgezogen lucht met actieve kool, bijvoorbeeld wanneer de lucht niet naar buiten mag worden afgevoerd. Voor de bediening noemt de leverancier de elektrische bedieningskast CF-MET/4T.

Constructie en uitvoering

De groep heeft een frame van aluminiumprofielen en panelen met een geïsoleerde dubbele wand. Aan de zijkant zit een inspectieopening. De ventilator is riemaangedreven met 2 snelheden; de filtering is uitgevoerd als 3 dubbele filtering.

Praktische voordelen voor horecaomgevingen

De geïsoleerde dubbele wand en de actieve kool maken de groep geschikt voor ruimtes waar geur- en dampbeperking belangrijk is. De zij-inspectie maakt het onderhoud van de filters eenvoudiger.

Productspecificaties

• Producttype: Filtrerende afzuiggroep met actieve kool
• Debiet: 10400 m³/h
• Snelheden: 2
• Aandrijving: Riem, driefasig
• Filtering: Actieve kool, 3 dubbele filtering
• Materiaal: Aluminium profielframe, panelen met geïsoleerde dubbele wand
• Afmetingen (b x d x h): 128 x 220 x 128 cm
• Gewicht: 450 kg
• Elektrisch vermogen: 4,1 kW (4 pk)
• Bediening: CF-MET/4T
• Merk: Diamond
• Artikelnummer: GF120-2V

De Diamond CVX/8M is een eenfasig centrifugaalventilator uit de serie PULSE EVO met enkele inlaat en een geïsoleerde behuizing, voor het afvoeren van lucht in professionele keukens. Het debiet bedraagt 5600 m³/h bij 200 Pa drukverlies.

De unit heeft een voorgesneden luchtinlaat met een diameter van 350 mm, meet 70 x 70 x 70 cm (b x d x h), weegt 73 kg en heeft een elektrisch vermogen van 1 kW.

Gebruik en toepassing in de praktijk

De unit wordt met de voorgesneden inlaat van 350 mm op het afzuigkanaal aangesloten. De werktemperatuur van de motor ligt volgens de leverancier tussen -20 °C en +110 °C. Voor het regelen van het toerental noemt de leverancier de regelaars VK8/B en VS8/A.

Constructie en uitvoering

De behuizing bestaat uit aluminiumprofielen en sandwichpanelen van verzinkt plaatstaal met 20 mm akoestische isolatie (polyurethaanschuim). Een paneel met handvat geeft eenvoudig toegang tot de turbine voor onderhoud en de motorruimte is open voor service. De gesloten motor heeft beschermingsklasse IP54 en een thermische beveiliging (in een afgesloten kast). De waaier heeft achterwaarts gebogen schoepen. De unit voldoet aan de CE-normen en aan de Duitse norm DIN 18869-T1 volgens VDI 2052.

Praktische voordelen voor horecaomgevingen

De akoestische isolatie beperkt het geluid van de ventilator en de thermische beveiliging beschermt de motor. Het paneel met handvat maakt onderhoud aan de turbine eenvoudig.

Productspecificaties

• Producttype: Centrifugaalventilator, eenfasig, enkele inlaat
• Serie: PULSE EVO
• Debiet: 5600 m³/h bij 200 Pa
• Luchtinlaat: Voorgesneden, Ø 350 mm
• Motor: Gesloten, IP54, met thermische beveiliging
• Werktemperatuur: -20 °C tot +110 °C
• Behuizing: Aluminiumprofielen, sandwichpanelen verzinkt plaatstaal met 20 mm akoestische isolatie
• Afmetingen (b x d x h): 70 x 70 x 70 cm
• Gewicht: 73 kg
• Elektrisch vermogen: 1 kW
• Normen: CE, DIN 18869-T1 (VDI 2052)
• Past bij regelaars: VK8/B, VS8/A
• EAN-code: 5407011593678
• Merk: Diamond
• Artikelnummer: CVX/8M

De Diamond CVX/8T is een driefasig centrifugaalventilator uit de serie PULSE EVO met enkele inlaat en een geïsoleerde behuizing, voor het afvoeren van lucht in professionele keukens. Het debiet bedraagt 5800 m³/h bij 200 Pa drukverlies.

De unit heeft een voorgesneden luchtinlaat met een diameter van 350 mm, meet 70 x 70 x 70 cm (b x d x h), weegt 73 kg en heeft een elektrisch vermogen van 1 kW.

Gebruik en toepassing in de praktijk

De unit wordt met de voorgesneden inlaat van 350 mm op het afzuigkanaal aangesloten. De werktemperatuur van de motor ligt volgens de leverancier tussen -20 °C en +110 °C. Voor het regelen van het toerental noemt de leverancier de regelaars VF42/C en VF46/C.

Constructie en uitvoering

De behuizing bestaat uit aluminiumprofielen en sandwichpanelen van verzinkt plaatstaal met 20 mm akoestische isolatie (polyurethaanschuim). Een paneel met handvat geeft eenvoudig toegang tot de turbine voor onderhoud en de motorruimte is open voor service. De gesloten motor heeft beschermingsklasse IP54 en een thermische beveiliging (in een afgesloten kast). De waaier heeft achterwaarts gebogen schoepen. De unit voldoet aan de CE-normen en aan de Duitse norm DIN 18869-T1 volgens VDI 2052.

Praktische voordelen voor horecaomgevingen

De akoestische isolatie beperkt het geluid van de ventilator en de thermische beveiliging beschermt de motor. Het paneel met handvat maakt onderhoud aan de turbine eenvoudig.

Productspecificaties

• Producttype: Centrifugaalventilator, driefasig, enkele inlaat
• Serie: PULSE EVO
• Debiet: 5800 m³/h bij 200 Pa
• Luchtinlaat: Voorgesneden, Ø 350 mm
• Motor: Gesloten, IP54, met thermische beveiliging
• Werktemperatuur: -20 °C tot +110 °C
• Behuizing: Aluminiumprofielen, sandwichpanelen verzinkt plaatstaal met 20 mm akoestische isolatie
• Afmetingen (b x d x h): 70 x 70 x 70 cm
• Gewicht: 73 kg
• Elektrisch vermogen: 1 kW
• Normen: CE, DIN 18869-T1 (VDI 2052)
• Past bij regelaars: VF42/C, VF46/C
• EAN-code: 5407011593685
• Merk: Diamond
• Artikelnummer: CVX/8T

De Diamond CVX/4T is een driefasig centrifugaalventilator uit de serie PULSE EVO met enkele inlaat en een geïsoleerde behuizing, voor het afvoeren van lucht in professionele keukens. Het debiet bedraagt 3400 m³/h bij 200 Pa drukverlies.

De unit heeft een voorgesneden luchtinlaat met een diameter van 250 mm, meet 56 x 56 x 56 cm (b x d x h), weegt 50 kg en heeft een elektrisch vermogen van 0,42 kW.

Gebruik en toepassing in de praktijk

De unit wordt met de voorgesneden inlaat van 250 mm op het afzuigkanaal aangesloten. De werktemperatuur van de motor ligt volgens de leverancier tussen -20 °C en +110 °C. Voor het regelen van het toerental noemt de leverancier de regelaars VF42/C en VF46/C.

Constructie en uitvoering

De behuizing bestaat uit aluminiumprofielen en sandwichpanelen van verzinkt plaatstaal met 20 mm akoestische isolatie (polyurethaanschuim). Een paneel met handvat geeft eenvoudig toegang tot de turbine voor onderhoud en de motorruimte is open voor service. De gesloten motor heeft beschermingsklasse IP54 en een thermische beveiliging (in een afgesloten kast). De waaier heeft achterwaarts gebogen schoepen. De unit voldoet aan de CE-normen en aan de Duitse norm DIN 18869-T1 volgens VDI 2052.

Praktische voordelen voor horecaomgevingen

De akoestische isolatie beperkt het geluid van de ventilator en de thermische beveiliging beschermt de motor. Het paneel met handvat maakt onderhoud aan de turbine eenvoudig.

Productspecificaties

• Producttype: Centrifugaalventilator, driefasig, enkele inlaat
• Serie: PULSE EVO
• Debiet: 3400 m³/h bij 200 Pa
• Luchtinlaat: Voorgesneden, Ø 250 mm
• Motor: Gesloten, IP54, met thermische beveiliging
• Werktemperatuur: -20 °C tot +110 °C
• Behuizing: Aluminiumprofielen, sandwichpanelen verzinkt plaatstaal met 20 mm akoestische isolatie
• Afmetingen (b x d x h): 56 x 56 x 56 cm
• Gewicht: 50 kg
• Elektrisch vermogen: 0,42 kW
• Normen: CE, DIN 18869-T1 (VDI 2052)
• Past bij regelaars: VF42/C, VF46/C
• EAN-code: 5407011593647
• Merk: Diamond
• Artikelnummer: CVX/4T
