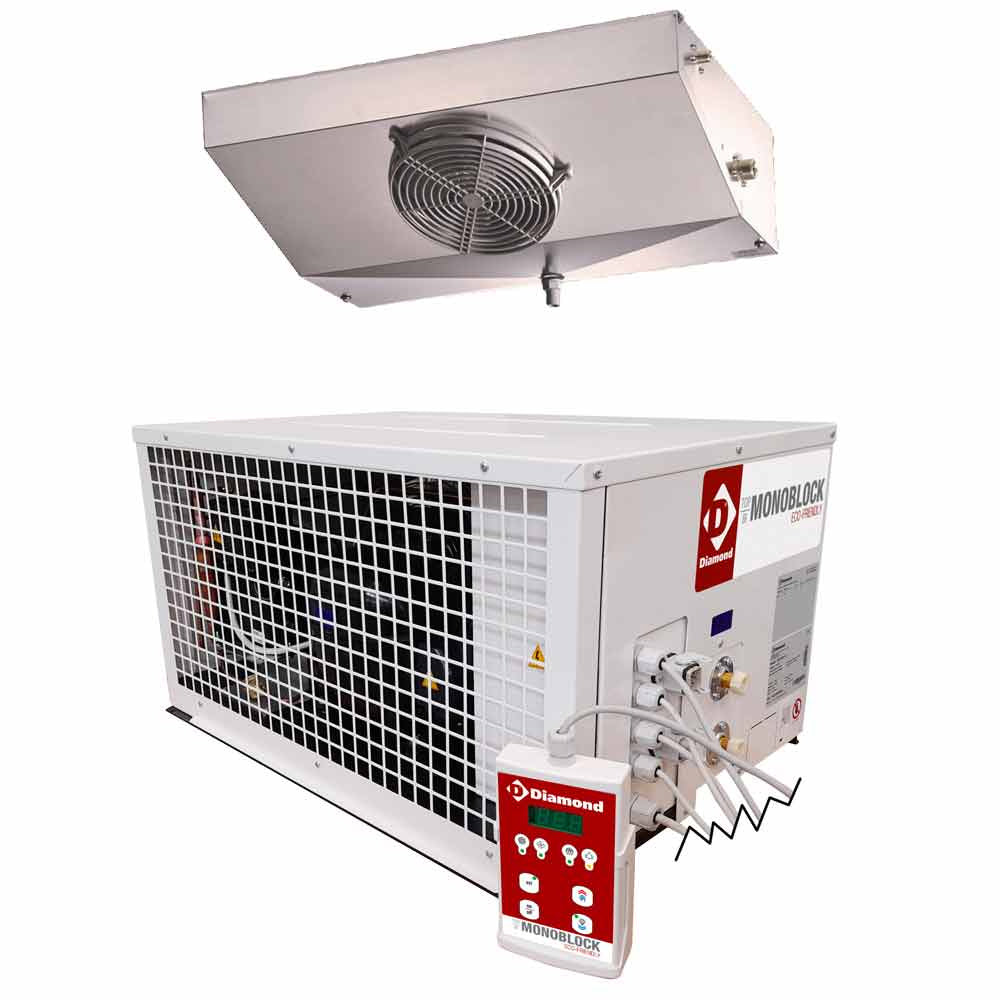

Bi-block koelunit voor vriescel, 633 W, tot 3 m³ celinhoud, Diamond HN120M-1Q

De Diamond HN120M-1Q is een bi-block koelunit (serie BI-BLOCK) voor een vriescel met een temperatuurbereik van -25 tot -15 °C. Volgens de leverancier levert de unit 633 W koelvermogen voor een celinhoud van 3 m³ (3000 liter), bij een celtemperatuur van -20 °C en een buitentemperatuur van +32 °C.

De unit bestaat uit twee delen (condensor- en verdampereenheid); de afmetingen zijn 70 x 49 x 38 (deel 1) en 66,6 x 43,3 x 18,8 (deel 2) cm (b x d x h). Het gewicht is 51 kg en het elektrisch vermogen 0,64 kW. Het apart bedieningspaneel wordt met een kabel van 10 m aangesloten.

Gebruik en toepassing in de praktijk

Deze koelunit is bedoeld voor de koeling van een vriescel in een restaurant, slagerij, bakkerij of horecakeuken. De unit is uitgelegd voor een celinhoud tot 3 m³ bij een celtemperatuur van -20 °C; het werkbereik is -25 tot -15 °C. Bij een grotere cel of een afwijkende buitentemperatuur kan het koelvermogen afwijken.

Constructie en uitvoering

De unit werkt met R452a als koelgas en is gecertificeerd voor klimaatklasse 5 (40 °C en 40% luchtvochtigheid). De koudemiddelexpansie verloopt via een thermostatisch expansieventiel. Het condensatieblok is volgens de leverancier geschikt voor buitenopstelling en kan op de vloer, aan het plafond of aan de wand worden geplaatst; twee wandbeugels zijn standaard meegeleverd. Voorgevulde slangen en kabels zijn meegeleverd voor een verbinding binnen een straal van 5 m (10 m optioneel). Ontdooien gebeurt automatisch met een elektrische weerstand; de condensafvoer heeft een weerstand tegen ijsvorming. Standaard zijn een hogedrukschakelaar, een KVL-ventiel en kabels voor de deur- en lichtmicroschakelaar meegeleverd, plus een kabel voor de deurverwarming en een raamlamp met deurmicroschakelaar.

Praktische voordelen voor horecaomgevingen

De aangegeven capaciteit van 633 W en celinhoud van 3 m³ maken het eenvoudig om de unit bij een bepaalde cel te kiezen. De standaard meegeleverde beveiligingen en kabels beperken het extra materiaal bij installatie. De leverancier noemt als geschikte cellen onder meer: C26B/10BF, C26B/10PM, C26B/BF, C26B/PM, C31B/10BF, C31B/10PM.

Productspecificaties

• Producttype: Bi-block koelunit voor vriescel
• Serie: BI-BLOCK
• Temperatuurbereik: -25 tot -15 °C
• Koelvermogen: 633 W (celtemperatuur -20 °C, buitentemperatuur +32 °C)
• Celinhoud: 3 m³ (3000 liter)
• Koelgas: R452a
• Afmetingen (b x d x h, cm): 70 x 49 x 38 (deel 1) en 66,6 x 43,3 x 18,8 (deel 2)
• Gewicht: 51 kg
• Elektrisch vermogen: 0,64 kW
• Past bij: C26B/10BF, C26B/10PM, C26B/BF, C26B/PM, C31B/10BF, C31B/10PM
• Merk: Diamond
• Artikelnummer: HN120M-1Q
